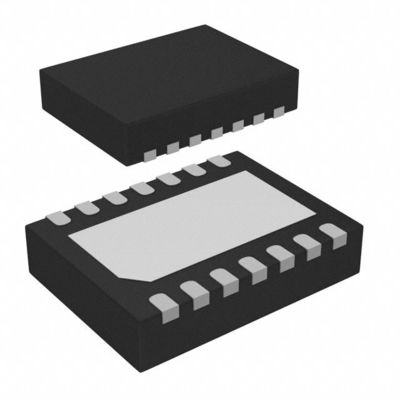

MP8869SGL-Z সুইচ মোড রেগুলেটর Ic 0.6V 1 আউটপুট 12A 14-VFDFN এক্সপোজড প্যাড পাওয়ার আইসি চিপ

MP8869SGL-Z বক সুইচিং রেগুলেটর আইসি পজিটিভ প্রোগ্রামেবল 0.6V 1 আউটপুট 12A 14-VFDFN এক্সপোজড প্যাড

তথ্য তালিকা:MP8869SGL-Z



অতিরিক্ত সম্পদ:

বর্ণনা
MP8869S হল একটি I2C কন্ট্রোল ইন্টারফেস সহ একটি উচ্চ-ফ্রিকোয়েন্সি, সিঙ্ক্রোনাস, সংশোধন করা, স্টেপ-ডাউন, সুইচ-মোড কনভার্টার৷MP8869S একটি সম্পূর্ণ সমন্বিত সমাধান অফার করে যা একটি বিস্তৃত ইনপুট সরবরাহ পরিসরে চমৎকার লোড এবং লাইন নিয়ন্ত্রণ সহ অবিচ্ছিন্ন কারেন্টের 12A এবং পিক আউটপুট কারেন্টের 15A অর্জন করে।
আউটপুট ভোল্টেজ স্তর একটি I2C সিরিয়াল ইন্টারফেসের মাধ্যমে উড়তে নিয়ন্ত্রণ করা যেতে পারে।রেফারেন্স ভোল্টেজ পরিসীমা 4mV ধাপে 0.6V থেকে 1.108V পর্যন্ত সামঞ্জস্য করা যেতে পারে।I2C ইন্টারফেসের মাধ্যমে ভোল্টেজ স্লিউ রেট, ফ্রিকোয়েন্সি, বর্তমান সীমা, হিক্কাপ/ল্যাচ-অফ সুরক্ষা, সক্ষম এবং পাওয়ার-সেভিং মোডও নির্বাচনযোগ্য।
কনস্ট্যান্ট-অন-টাইম (সিওটি) নিয়ন্ত্রণ অপারেশন দ্রুত ক্ষণস্থায়ী প্রতিক্রিয়া প্রদান করে।একটি ওপেন-ড্রেন পাওয়ার গুড (PG) পিন নির্দেশ করে যখন আউটপুট ভোল্টেজ নামমাত্র পরিসরে থাকে।সম্পূর্ণ সুরক্ষা বৈশিষ্ট্যগুলির মধ্যে রয়েছে ওভার-ভোল্টেজ সুরক্ষা (OVP), ওভার-কারেন্ট সুরক্ষা (OCP), এবং তাপীয় শাটডাউন।
MP8869S একটি QFN-14 (3mmx4mm) প্যাকেজে উপলব্ধ।
বৈশিষ্ট্য
 FB পিন ব্যবহার করে 5.5V পর্যন্ত Vout সামঞ্জস্যযোগ্য
 প্রশস্ত 2.85V থেকে 18V অপারেটিং ইনপুট পরিসর
12A ক্রমাগত/15A পিক আউটপুট কারেন্ট
 1% অভ্যন্তরীণ রেফারেন্স নির্ভুলতা
 I2C-প্রোগ্রামেবল রেফারেন্স রেঞ্জ 0.6V থেকে 1.108V পর্যন্ত 4mV ধাপে স্লিউ রেট কন্ট্রোল সহ
 5% নির্ভুলতা আউটপুট ভোল্টেজ এবং আউটপুট কারেন্ট মনিটরিং I2C এর মাধ্যমে
 I2C এর মাধ্যমে নির্বাচনযোগ্য PFM/PWM মোড, সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি এবং বর্তমান সীমা
 চারটি ভিন্ন নির্বাচনযোগ্য I2C ঠিকানা
 এক্সটার্নাল সফট স্টার্ট (SS)
 ওপেন-ড্রেন পাওয়ার গুড (PG) ইঙ্গিত
 আউটপুট ওভার-ভোল্টেজ সুরক্ষা (OVP)
 হিক্কা/ল্যাচ-অফ ওভার-কারেন্ট প্রোটেকশন (ওসিপি)
 একটি QFN-14 (3mmx4mm) প্যাকেজে উপলব্ধ৷
