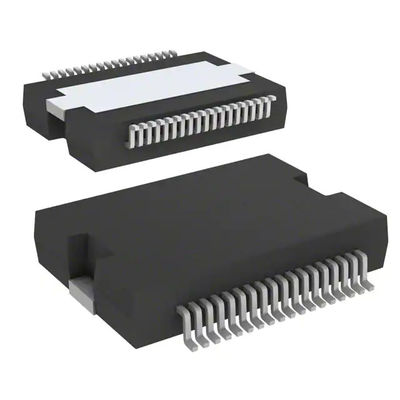

L6228PDTR ছোট মোটর ড্রাইভার চিপ বাইপোলার স্টেপার মোটর ড্রাইভার সার্কিট H-ব্রিজ DMOS PowerSO-36
| উৎপত্তি স্থল | এসটিমাইক্রোইলেক্ট্রনিক্স |
|---|---|
| পরিচিতিমুলক নাম | ST |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | L6228PDTR |
| ন্যূনতম চাহিদার পরিমাণ | 600 পিসিএস |
| মূল্য | Negotiable |
| প্যাকেজিং বিবরণ | 600 পিসিএস/টেপ |
| ডেলিভারি সময় | 2-3 দিন |
| পরিশোধের শর্ত | L/C, D/A, D/P, T/T |
| যোগানের ক্ষমতা | 6K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xপণ্যের বিবরণ
| পণ্য নাম্বার | L6228PDTR | বিভাগ | মোটর / মোশন / ইগনিশন কন্ট্রোলার এবং ড্রাইভার |
|---|---|---|---|
| Mfr | এসটিমাইক্রোইলেক্ট্রনিক্স | সিরিজ | STSPIN L62 |
| প্যাকেজ | টেপ এবং রিল (TR)/কাট টেপ (CT) | মোটর প্রকার - স্টেপার | বাইপোলার |
| ফাংশন | ড্রাইভার - সম্পূর্ণ সমন্বিত, নিয়ন্ত্রণ এবং পাওয়ার স্টেজ | আউটপুট কনফিগারেশন | হাফ ব্রিজ (4) |
| ইন্টারফেস | সমান্তরাল | প্রযুক্তি | ডিএমওএস |
| অ্যাপ্লিকেশন | সাধারন ক্ষেত্রে | বর্তমান - আউটপুট | 1.4A |
| ভোল্টেজ সরবরাহ | 8V ~ 52V | অপারেটিং তাপমাত্রা | -25°C ~ 125°C |
| মাউন্ট টাইপ | গুফ | ||
| লক্ষণীয় করা | L6228PDTR,বাইপোলার স্টেপার মোটর ড্রাইভার সার্কিট এইচ-ব্রিজ,ছোট মোটর ড্রাইভার চিপ |
||
পণ্যের বর্ণনা
L6228PDTR বাইপোলার মোটর ড্রাইভার চিপ DMOS সমান্তরাল PowerSO-36
বৈশিষ্ট্য:
● অপারেটিং সাপ্লাই ভোল্টেজ 8 থেকে 52 V পর্যন্ত
●2.8 একটি আউটপুট পিক কারেন্ট (1.4 A RMS)
100 KHz পর্যন্ত অপারেটিং ফ্রিকোয়েন্সি
●অ-অবচ্ছন্ন ওভারকারেন্ট সুরক্ষা
● দ্বৈত স্বাধীন ধ্রুবক বন্ধ PWM বর্তমান কন্ট্রোলার
●দ্রুত/ধীর ক্ষয় মোড নির্বাচন
●দ্রুত ক্ষয় আধা-সিঙ্ক্রোনাস সংশোধন
দ্রুত বিস্তারিত:
|
প্যাকেজিং
|
টেপ এবং রিল (TR)/কাট টেপ (CT)
|
|
প্রস্তুতকারক
|
এসটিমাইক্রোইলেক্ট্রনিক্স
|
|
প্রস্তুতকারকের পণ্য নম্বর
|
L6228PDTR |
|
বর্ণনা
|
IC MTR DRV বাইপোলার 8-52V 36PWRSO |
|
বিস্তারিত বিবরণ
|
বাইপোলার মোটর ড্রাইভার DMOS সমান্তরাল PowerSO-36 |
পণ্য বৈশিষ্ট্য:
|
টাইপ
|
বর্ণনা
|
| শ্রেণী |
মোটর চালক, কন্ট্রোলার
|
|
Mfr
|
এসটিমাইক্রোইলেক্ট্রনিক্স
|
|
সিরিজ
|
STSPIN L62
|
|
প্যাকেজ
|
টেপ এবং রিল (TR)/কাট টেপ (CT)
|
|
পণ্যের অবস্থা
|
সক্রিয়
|
|
মোটর প্রকার - স্টেপার
|
বাইপোলার
|
|
ফাংশন
|
ড্রাইভার - সম্পূর্ণ সমন্বিত, নিয়ন্ত্রণ এবং পাওয়ার স্টেজ
|
|
আউটপুট কনফিগারেশন
|
হাফ ব্রিজ (4)
|
|
ইন্টারফেস
|
সমান্তরাল
|
|
প্রযুক্তি
|
ডিএমওএস
|
|
অ্যাপ্লিকেশন
|
সাধারন ক্ষেত্রে
|
|
বর্তমান - আউটপুট
|
1.4A
|
|
ভোল্টেজ সরবরাহ
|
8V ~ 52V
|
|
ভোল্টেজ - লোড
|
8V ~ 52V
|
|
অপারেটিং তাপমাত্রা
|
-25°C ~ 125°C (TJ)
|
|
মাউন্ট টাইপ
|
গুফ
|
|
প্যাকেজ/কেস
|
36-BSSOP (0.433", 11.00mm প্রস্থ) উন্মুক্ত প্যাড
|
|
সরবরাহকারী ডিভাইস প্যাকেজ
|
PowerSO-36
|
|
বেস পণ্য নম্বর
|
L6228
|
অতিরিক্ত সম্পদ:
| অ্যাট্রিবিউট | বর্ণনা |
| অন্য নামগুলো |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-এনডিআর
|
|
|
497-4007-1
|
|
|
497-4007-1-এনডিআর
|
|
| মান প্যাকেজ | 600 |
বর্ণনা:
L6228 ডিভাইসটি একটি DMOS সম্পূর্ণরূপে ইন্টিগ্রেটেড স্টেপার মোটর ড্রাইভার যা নন-ডিসিপেটিভ ওভারকারেন্ট সুরক্ষা সহ,
বিসিডি প্রযুক্তিতে উপলব্ধি করা হয়েছে, যা বিচ্ছিন্ন ডিএমওএস পাওয়ার ট্রানজিস্টরকে সিএমওএস এবং বাইপোলার সার্কিটের সাথে একত্রিত করে
একই চিপ।ডিভাইসটিতে দুটি ফেজ বাইপোলার স্টেপার মোটর চালানোর জন্য প্রয়োজনীয় সমস্ত সার্কিট্রি অন্তর্ভুক্ত রয়েছে যার মধ্যে রয়েছে:
একটি ডুয়াল ডিএমওএস ফুল ব্রিজ, ধ্রুবক অফ টাইম পিডব্লিউএম কারেন্ট কন্ট্রোলার যা চপিং রেগুলেশন এবং
ফেজ সিকোয়েন্স জেনারেটর, যা স্টেপিং সিকোয়েন্স জেনারেট করে।PowerSO36 এবং SO24 (20 + 2 + 2) এ উপলব্ধ
প্যাকেজ, L6228 ডিভাইসে হাই-সাইড পাওয়ার MOSFET-এ একটি নন-ডিসিপেটিভ ওভারকারেন্ট সুরক্ষা রয়েছে
তাপ বন্ধ।
ডেটা ছবি:
