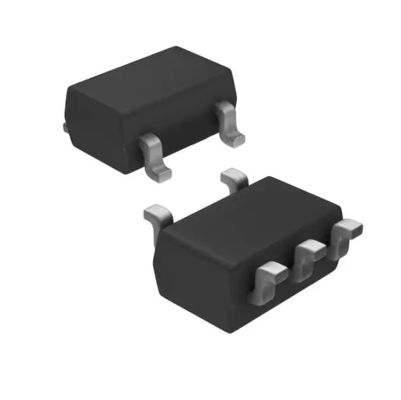

TC7S04F TE85L F বৈদ্যুতিন সংকেতের মেরু বদল আইসি 1 চ্যানেল সুইচ আইসি চিপ ডিজিটাল রেগুলেটর SMV
| উৎপত্তি স্থল | জাপান |
|---|---|
| পরিচিতিমুলক নাম | Toshiba Semiconductor and Storage |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | TC7S04F(TE85L,F) |
| ন্যূনতম চাহিদার পরিমাণ | 3000 পিসি |
| মূল্য | Negotiable |
| প্যাকেজিং বিবরণ | 3000 পিসিএস/টেপ |
| ডেলিভারি সময় | 2-3 দিন |
| পরিশোধের শর্ত | L/C, D/A, D/P, T/T |
| যোগানের ক্ষমতা | 15K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xপণ্যের বিবরণ
| পণ্য নাম্বার | TC7S04F(TE85L,F) | শ্রেণী | গেটস এবং ইনভার্টার |
|---|---|---|---|
| প্রস্তুতকারক | তোশিবা সেমিকন্ডাক্টর এবং স্টোরেজ | সিরিজ | TC7S |
| লজিক টাইপ | বৈদ্যুতিন সংকেতের মেরু বদল | সার্কিটের সংখ্যা | 1 |
| ইনপুট সংখ্যা | 1 | ভোল্টেজ সরবরাহ | 2V ~ 6V |
| বর্তমান - শান্ত (সর্বোচ্চ) | 1 µA | বর্তমান - আউটপুট উচ্চ, কম | 2.6mA, 2.6mA |
| ইনপুট লজিক লেভেল - কম | 0.5V ~ 1.8V | ইনপুট লজিক স্তর - উচ্চ | 1.5V ~ 4.2V |
| সর্বোচ্চ প্রচার বিলম্ব @ V, সর্বোচ্চ CL | 17ns @ 6V, 50pF | অপারেটিং তাপমাত্রা | -40°C ~ 85°C |
| মাউন্ট টাইপ | গুফ | প্যাকেজ/কেস | SC-74A, SOT-753 |
| লক্ষণীয় করা | ইনভার্টার আইসি 1 সুইচ আইসি চিপস TC7S04F TE85L F,ইনভার্টার IC 1 সুইচ ICs TC7S04F TE85L F,ইনভার্টার 1 সুইচ ICs TC7S04F TE85L F |
||
পণ্যের বর্ণনা
TC7S04F(TE85L,F) ইনভার্টার আইসি 1 চ্যানেল এসএমভি
তথ্য তালিকা:TC7S04F(TE85L,F)
| শ্রেণী | গেটস এবং ইনভার্টার |
| Mfr | তোশিবা সেমিকন্ডাক্টর এবং স্টোরেজ |
| সিরিজ | TC7S |
| পণ্যের অবস্থা | সক্রিয় |
| লজিক টাইপ | বৈদ্যুতিন সংকেতের মেরু বদল |
| ভোল্টেজ সরবরাহ | 2V ~ 6V |
| বর্তমান - শান্ত (সর্বোচ্চ) | 1µA |
| বর্তমান - আউটপুট উচ্চ, কম | 2.6mA, 2.6mA |
| ইনপুট লজিক লেভেল - কম | 0.5V ~ 1.8V |
| ইনপুট লজিক স্তর - উচ্চ | 1.5V ~ 4.2V |
| সর্বোচ্চ প্রচার বিলম্ব @ V, সর্বোচ্চ CL | 17ns @ 6V, 50pF |
| অপারেটিং তাপমাত্রা | -40°গ ~ 85°গ |
| মাউন্ট টাইপ | গুফ |
| সরবরাহকারী ডিভাইস প্যাকেজ | এসএমভি |
| প্যাকেজ/কেস | SC-74A, SOT-753 |
| বেস পণ্য নম্বর | 7S08 |
TC7S04 হল একটি উচ্চ গতির C2 MOS ইনভার্টার যা সিলিকন গেট C2 MOS প্রযুক্তি দিয়ে তৈরি৷
এটি C2 MOS কম শক্তির অপচয় বজায় রেখে সমতুল্য LSTTL এর মতো উচ্চ গতির অপারেশন অর্জন করে।
অভ্যন্তরীণ সার্কিটটি বাফার আউটপুট সহ 3টি পর্যায়ে গঠিত, যা উচ্চ শব্দ প্রতিরোধ ক্ষমতা এবং স্থিতিশীল আউটপুট সক্ষম করে।
ইনপুটটি স্ট্যাটিক স্রাব বা ক্ষণস্থায়ী অতিরিক্ত ভোল্টেজের বিরুদ্ধে সুরক্ষা সার্কিট দিয়ে সজ্জিত।
TC74HC সিরিজের মডেলের তুলনায় আউটপুট স্রোত 1/2
অতিরিক্ত সম্পদ:
| অ্যাট্রিবিউট | বর্ণনা |
| অন্য নামগুলো | TC7S04F(TE85L,F) |
| TC7S04FLFDKR | |
| TC7S04F(T5LFT)CT | |
| TC7S04F(T5LFT)DKR-ND | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-NDR | |
| TC7S04F(T5LFT)TR | |
| TC7S04F(TE85LF)TR-ND | |
| TC7S04F(T5LFT)CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F(T5LFT)TR-ND | |
| TC7S04F,LF(T | |
| TC7S04F(TE85LF)CT | |
| TC7S04F(TE85LF)CT-ND | |
| TC7S04F(TE85LF)DKR-ND | |
| TC7S04F(TE85LF)TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F,LF(B | |
| TC7S04FLFTR | |
| TC7S04F(T5L,F,T) | |
| TC7S04F (T5L,F,T) | |
| TC7S04F(T5LFT)DKR | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F(TE85LF)DKR | |
| TC7S04FTFTR-ND | |
| TC7S04FLFCT | |
| মান প্যাকেজ | 3000 |
বৈশিষ্ট্য
• উচ্চ গতি: tpd = 7 ns (টাইপ।) VCC = 5 V
• কম শক্তি অপচয়: ICC = 1 μA (সর্বোচ্চ) Ta = 25°C
• উচ্চ শব্দ প্রতিরোধ ক্ষমতা: VNIH = VNIL = 28% VCC (মিনিট)
• আউটপুট ড্রাইভ ক্ষমতা: 5 LSTTL লোড
• প্রতিসম আউটপুট প্রতিবন্ধকতা: |IOH|= IOL = 2 mA (মিনিট)
• সুষম বংশবৃদ্ধি বিলম্ব: tpLH ∼− tpHL
• প্রশস্ত অপারেটিং ভোল্টেজ পরিসীমা: VCC (opr) = 2 থেকে 6 V
