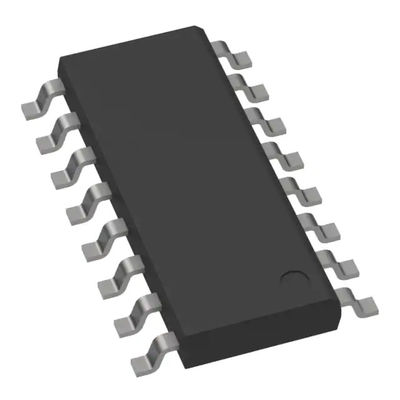

HR1000AGS-Z AC DC কনভার্টার ইন্টিগ্রেটেড সার্কিট অফলাইন হাফ-ব্রিজ টপোলজি পর্যন্ত 600kHz 16-SOIC
| উৎপত্তি স্থল | মনোলিথিক পাওয়ার সিস্টেমস ইনক. |
|---|---|
| পরিচিতিমুলক নাম | MPS |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | HR1000AGS-Z |
| ন্যূনতম চাহিদার পরিমাণ | 2500 পিসি |
| মূল্য | Negotiable |
| প্যাকেজিং বিবরণ | 2500PCS/টেপ |
| ডেলিভারি সময় | 2-3 দিন |
| পরিশোধের শর্ত | L/C, D/A, D/P, T/T |
| যোগানের ক্ষমতা | 15K PCS |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xপণ্যের বিবরণ
| বিভাগ | এসি ডিসি কনভার্টার, অফলাইন সুইচ | প্রকার | বর্ণনা |
|---|---|---|---|
| Mfr | মনোলিথিক পাওয়ার সিস্টেমস ইনক. | পণ্যের অবস্থা | সক্রিয় |
| আউটপুট বিচ্ছিন্নতা | ভিন্ন | ভোল্টেজ - সরবরাহ (Vcc/Vdd) | 13V ~ 15.5V |
| ফ্রিকোয়েন্সি - স্যুইচিং | 600kHz পর্যন্ত | অপারেটিং তাপমাত্রা | -40°C ~ 125°C (TJ) |
| প্যাকেজ/কেস | 16-SOIC (0.154", 3.90mm প্রস্থ) | ||
| লক্ষণীয় করা | HR1000AGS-Z,AC DC কনভার্টার ইন্টিগ্রেটেড সার্কিট,HR1000AGS-Z 600kHz |
||
পণ্যের বর্ণনা
HR1000AGS-Z কনভার্টার অফলাইন হাফ-ব্রিজ টপোলজি 600kHz পর্যন্ত 16-SOIC
দ্রুত বিস্তারিত:
|
প্রস্তুতকারক
|
মনোলিথিক পাওয়ার সিস্টেমস ইনক.
|
|
প্রস্তুতকারকের পণ্য নম্বর
|
HR1000AGS-Z
|
|
বর্ণনা
|
IC অফলাইন SW HALF-BRDG 16SOIC
|
|
বিস্তারিত বিবরণ
|
কনভার্টার অফলাইন হাফ-ব্রিজ টপোলজি 600kHz পর্যন্ত 16-SOIC
|
পণ্য বৈশিষ্ট্য:
|
টাইপ
|
বর্ণনা
|
|
শ্রেণী
|
এসি ডিসি কনভার্টার, অফলাইন সুইচ
|
|
Mfr
|
মনোলিথিক পাওয়ার সিস্টেমস ইনক.
|
|
পণ্যের অবস্থা
|
সক্রিয়
|
|
আউটপুট বিচ্ছিন্নতা
|
ভিন্ন
|
|
অভ্যন্তরীণ সুইচ(গুলি)
|
না
|
|
টপোলজি
|
অর্ধ-সেতু
|
|
ভোল্টেজ - সরবরাহ (Vcc/Vdd)
|
13V ~ 15.5V
|
|
কর্ম চক্র
|
0.5
|
|
ফ্রিকোয়েন্সি - স্যুইচিং
|
600kHz পর্যন্ত
|
|
ফল্ট সুরক্ষা
|
ওভার টেম্পারেচার, ওভার ভোল্টেজ
|
|
নিয়ন্ত্রণ বৈশিষ্ট্য
|
সফট স্টার্ট
|
|
অপারেটিং তাপমাত্রা
|
-40°C ~ 125°C (TJ)
|
|
প্যাকেজ/কেস
|
16-SOIC (0.154", 3.90mm প্রস্থ)
|
|
সরবরাহকারী ডিভাইস প্যাকেজ
|
16-SOIC
|
|
মাউন্ট টাইপ
|
গুফ
|
|
বেস পণ্য নম্বর
|
HR1000
|
অতিরিক্ত সম্পদ:
| অ্যাট্রিবিউট | বর্ণনা |
| অন্য নামগুলো |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| মান প্যাকেজ | 2500 |
বর্ণনা
HR1000A একটি নিয়ামক যা বিশেষভাবে অনুরণিত অর্ধ-ব্রিজ টপোলজির জন্য ডিজাইন করা হয়েছে।এটি দুটি ড্রাইভ-সিগন্যাল চ্যানেল সরবরাহ করে যা 50% ডিউটি চক্রে পরিপূরক সংকেত দেয়।দুটি পরিপূরক গেট সংকেতের মধ্যে 350ns এর একটি অভ্যন্তরীণ নির্দিষ্ট ডেড-টাইম ক্ষণস্থায়ী সময় শূন্য-ভোল্টেজ সুইচিংয়ের গ্যারান্টি দেয় এবং উচ্চ-ফ্রিকোয়েন্সি অপারেশন সক্ষম করে।
ইন্টিগ্রেটেড বুটস্ট্র্যাপ ডায়োড হাই-সাইড সুইচের জন্য বাহ্যিক ড্রাইভিং সার্কিটকে সরল করে।এটি উচ্চ dV/dt শব্দের বিরুদ্ধে প্রতিরোধ ক্ষমতা সহ 600V পর্যন্ত প্রতিরোধ করতে পারে।
সুইচিং ফ্রিকোয়েন্সি মডুলেশন টপোলজি আউটপুট ভোল্টেজ নিয়ন্ত্রণ করে।একটি প্রোগ্রামেবল অসিলেটর সর্বোচ্চ এবং সর্বনিম্ন উভয় সুইচিং ফ্রিকোয়েন্সি সেট করতে পারে।
IC প্রোগ্রাম করা সর্বাধিক সুইচিং ফ্রিকোয়েন্সিতে শুরু হয় এবং অত্যধিক ইনরাশ কারেন্ট প্রতিরোধ করার জন্য নিয়ন্ত্রণ লুপ গ্রহণ না করা পর্যন্ত ধীরে ধীরে ধীর হয়ে যায়
বিদ্যুতের খরচ কমাতে এবং আউটপুট নিয়ন্ত্রণকে শক্ত করতে IC-কে হালকা-লোডের সময় একটি নিয়ন্ত্রিত বার্স্টমোড অপারেশনে প্রবেশ করতে বাধ্য করা যেতে পারে।
সুরক্ষা বৈশিষ্ট্যগুলি — ল্যাচড শাটডাউন, স্বয়ংক্রিয়-পুনরুদ্ধার, বাদামী-আউট সুরক্ষা এবং অতিরিক্ত তাপমাত্রা সুরক্ষা — অতিরিক্ত সার্কিট জটিলতা সৃষ্টি না করে কনভার্টার ডিজাইনের সুরক্ষা উন্নত করে।
হাই-সাইড এবং লো-সাইড গেট ড্রাইভার উভয়ের জন্য IC 1.5A/2A সোর্স/সিঙ্ক ক্ষমতা প্রদান করে।
HR1000A একটি SO-16 প্যাকেজে উপলব্ধ।
বৈশিষ্ট্য
• 50% ডিউটি সাইকেল, রেজোন্যান্ট হাফ-ব্রিজ কনভার্টারের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রণ
• ইন্টিগ্রেটেড বুটস্ট্র্যাপ ডায়োড এবং উচ্চ ডিভি/ডিটি ইমিউনিটি সহ 600V হাই-সাইড গেট ড্রাইভার
• 1.5A/2A সোর্স/সিঙ্ক ক্ষমতা উভয় হাই-সাইড এবং লো-সাইড গেট ড্রাইভারের জন্য
• উচ্চ-নির্ভুলতা অসিলেটর
• 600kHz পর্যন্ত কাজ করে
• দুই-স্তরের ওভার-কারেন্ট সুরক্ষা: ফ্রিকোয়েন্সি-শিফট এবং প্রোগ্রামেবল সময়কালের সাথে ল্যাচড শাটডাউন
• বিও পিনের মাধ্যমে রিমোট অন/অফ কন্ট্রোল এবং ব্রাউন-আউট সুরক্ষা
• সহজ সুরক্ষা বাস্তবায়নের জন্য ল্যাচড-অক্ষম ইনপুট
• PFC কন্ট্রোলারের সাথে ইন্টারফেস
• হালকা লোড এ প্রোগ্রামেবল বার্স্ট-মোড অপারেশন
• একঘেয়ে আউটপুট ভোল্টেজ বৃদ্ধির জন্য নন-লিনিয়ার সফট-স্টার্ট
• SO-16 প্যাকেজ
আবেদন
• LCD এবং PDP টিভি
• ডেস্কটপ পিসি এবং সার্ভার
• টেলিকম SMPS
• AC-DC অ্যাডাপ্টার, ওপেন-ফ্রেম SMPS
• ভিডিও গেম কনসোল
• ইলেকট্রনিক আলো ব্যালাস্ট
