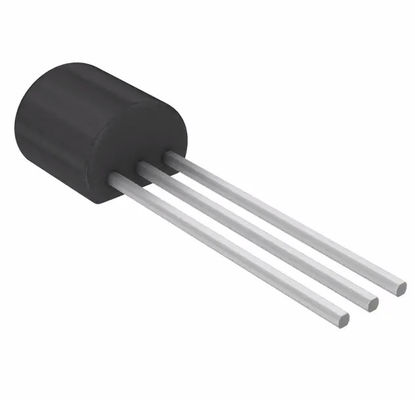

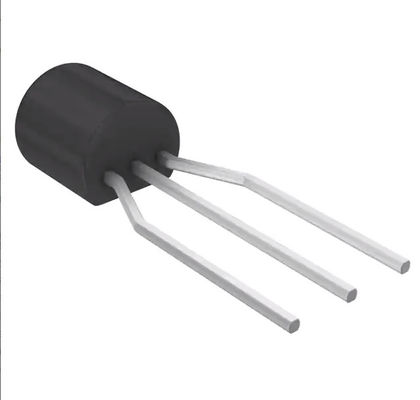

TL431ACLPR শান্ট ভোল্টেজ রেফারেন্স আইসি সামঞ্জস্যযোগ্য 2.495V 36 VV 100 MA TO-92-3
| উৎপত্তি স্থল | আমেরিকা |
|---|---|
| পরিচিতিমুলক নাম | TI |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | TL431ACLPR |
| ন্যূনতম চাহিদার পরিমাণ | 2000 পিসিএস |
| মূল্য | USD |
| প্যাকেজিং বিবরণ | 2000 পিসিএস/টেপ |
| ডেলিভারি সময় | 2-3 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 60K পিসিএস |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xপণ্যের বিবরণ
| ক্যাটালগ | ভোল্টেজ রেফারেন্স | Mfr | টেক্সাস ইনস্ট্রুমেন্ট |
|---|---|---|---|
| রেফারেন্স টাইপ | শান্ট | আউটপুট প্রকার | সামঞ্জস্যযোগ্য |
| ভোল্টেজ - আউটপুট (মিনিট/স্থির) | 2.495V | ভোল্টেজ - আউটপুট (সর্বোচ্চ) | 3.6V |
| বর্তমান - আউটপুট | 100 mA | সহনশীলতা | ±1% |
| বর্তমান - ক্যাথোড | 600 µA | অপারেটিং তাপমাত্রা | 0°C ~ 70°C (TA) |
| মাউন্ট টাইপ | গর্তের দিকে | প্যাকেজ/কেস | TO-226-3, TO-92-3 (TO-226AA) গঠিত লিড |
| লক্ষণীয় করা | TL431ACLPR,শান্ট ভোল্টেজ রেফারেন্স ic 2.495V,শান্ট ভোল্টেজ রেফারেন্স ic 100MA |
||
পণ্যের বর্ণনা
TL431ACLPR শান্ট ভোল্টেজ রেফারেন্স আইসি সামঞ্জস্যযোগ্য 2.495V 36 VV ±1% 100 mA TO-92-3
ডেটাশিট: TL431ACLPR
| শ্রেণী | ভোল্টেজ রেফারেন্স |
| Mfr | টেক্সাস ইনস্ট্রুমেন্ট |
| পণ্যের অবস্থা | সক্রিয় |
| রেফারেন্স টাইপ | শান্ট |
| আউটপুট প্রকার | সামঞ্জস্যযোগ্য |
| ভোল্টেজ - আউটপুট (মিনিট/স্থির) | 2.495V |
| ভোল্টেজ - আউটপুট (সর্বোচ্চ) | 36 ভি |
| বর্তমান - আউটপুট | 100 mA |
| সহনশীলতা | ±1% |
| বর্তমান - ক্যাথোড | 600µA |
| অপারেটিং তাপমাত্রা | 0°গ ~70°সি (টিএ) |
| মাউন্ট টাইপ | গর্তের দিকে |
| প্যাকেজ/কেস | TO-226-3, TO-92-3 (TO-226AA) গঠিত লিড |
| সরবরাহকারী ডিভাইস প্যাকেজ | TO-92-3 |
| বেস পণ্য নম্বর | TL431 |
অতিরিক্ত সম্পদ:
| অ্যাট্রিবিউট | বর্ণনা |
| অন্য নামগুলো | 296-1287-6 |
| -TL431ACLPRE3-NDR | |
| 296-1287-2 | |
| 296-1287-1 | |
| TEXTISTL431ACLPR | |
| -296-1287-1-এনডিআর | |
| 2156-TL431ACLPR | |
| 296-1287-1-এনডিআর | |
| -296-1287-1-এনডি | |
| 296-1287-6-এনডিআর | |
| -TL431ACLPRE3 | |
| 296-1287-6 নিষ্ক্রিয় | |
| 296-1287-6-এনডি | |
| -TL431ACLPR-NDR | |
| 296-1287-2-এনডিআর | |
| মান প্যাকেজ | 2000 |
বর্ণনা
TL431LI / TL432LI হল TL431 / TL432 এর পিন-টু-পিন বিকল্প।TL43xLI উন্নত সিস্টেম নির্ভুলতার জন্য আরও ভাল স্থিতিশীলতা, নিম্ন তাপমাত্রার প্রবাহ (VI(dev)), এবং নিম্ন রেফারেন্স কারেন্ট (Iref) অফার করে।
TL431 এবং TL432 ডিভাইসগুলি হল তিন-টার্মিনাল সামঞ্জস্যযোগ্য শান্ট নিয়ন্ত্রক, প্রযোজ্য স্বয়ংচালিত, বাণিজ্যিক, এবং সামরিক তাপমাত্রা সীমার উপর নির্দিষ্ট তাপীয় স্থিতিশীলতা সহ।আউটপুট ভোল্টেজ Vref (প্রায় 2.5 V) এবং 36 V এর মধ্যে যে কোনো মান সেট করা যেতে পারে, দুটি বাহ্যিক প্রতিরোধকের সাহায্যে।এই ডিভাইসগুলির একটি সাধারণ আউটপুট প্রতিবন্ধকতা 0.2 Ω।সক্রিয় আউটপুট সার্কিট্রি একটি খুব তীক্ষ্ণ টার্ন-অন বৈশিষ্ট্য প্রদান করে, যা এই ডিভাইসগুলিকে অনেক অ্যাপ্লিকেশনে জেনার ডায়োডের জন্য চমৎকার প্রতিস্থাপন করে, যেমন অনবোর্ড রেগুলেশন, অ্যাডজাস্টেবল পাওয়ার সাপ্লাই এবং স্যুইচিং পাওয়ার সাপ্লাই।TL432 ডিভাইসটিতে TL431 ডিভাইসের মতো একই কার্যকারিতা এবং বৈদ্যুতিক বৈশিষ্ট্য রয়েছে, তবে DBV, DBZ এবং PK প্যাকেজের জন্য আলাদা পিনআউট রয়েছে।
TL431 এবং TL432 উভয় ডিভাইসই তিনটি গ্রেডে অফার করা হয়, যথাক্রমে B, A, এবং স্ট্যান্ডার্ড গ্রেডের জন্য 0.5%, 1% এবং 2% এর প্রাথমিক সহনশীলতা (25°C-এ)।উপরন্তু, কম আউটপুট ড্রিফ্ট বনাম তাপমাত্রা সমগ্র তাপমাত্রা পরিসরে ভাল স্থিতিশীলতা নিশ্চিত করে।
TL43xxC ডিভাইসগুলি 0°C থেকে 70°C পর্যন্ত অপারেশনের জন্য চিহ্নিত করা হয়েছে, TL43xxI ডিভাইসগুলিকে -40°C থেকে 85°C পর্যন্ত অপারেশনের জন্য চিহ্নিত করা হয়েছে, এবং TL43xxQ ডিভাইসগুলিকে -40°C থেকে 125°C পর্যন্ত অপারেশনের জন্য চিহ্নিত করা হয়েছে। .ডিভাইস তথ্য
বৈশিষ্ট্য
• রেফারেন্স ভোল্টেজ সহনশীলতা 25°C - 0.5% (B গ্রেড) - 1% (A গ্রেড) - 2% (স্ট্যান্ডার্ড গ্রেড)
• সামঞ্জস্যযোগ্য আউটপুট ভোল্টেজ: Vref থেকে 36 V
−40°C থেকে 125°C পর্যন্ত অপারেশন
• সাধারণ তাপমাত্রা প্রবাহ (TL43xB) – 6 mV (C temp) – 14 mV (I temp, Q temp)
• কম আউটপুট নয়েজ • 0.2-Ω সাধারণ আউটপুট প্রতিবন্ধকতা
• সিঙ্ক-কারেন্ট ক্ষমতা: 1 mA থেকে 100 mA
অ্যাপ্লিকেশন
• সামঞ্জস্যযোগ্য ভোল্টেজ এবং বর্তমান রেফারেন্সিং
• ফ্লাইব্যাক এসএমপিএস-এ সেকেন্ডারি সাইড রেগুলেশন
• জেনার প্রতিস্থাপন
• ভোল্টেজ পর্যবেক্ষণ
• সমন্বিত রেফারেন্স সহ তুলনাকারী
